2 Elements moxon voor 4 meter

Inleiding

De 3 elements yagi van 7,45 dBd werkt prima. Het enige minpunt is de lage V/A
verhouding van ca. 12 a 15dB. Hierdoor heb ik nogal wat achtergrond qrm uit de richting noord van een bedrijfspand, en bij stations uit de richting zuid hier toch last van.

Uitvoering:

Daarom eens een moxon gemaakt, 2 elements. Maten gewoon 'volgens het boekje' en gebogen met een buigijzer.
En inderdaad:  de qrm is weg (!) als ik naar zuid sta. Stations uit die richting komen beter door.
In delen van de band is de qrm teruggelopen van S6 naar S1.
De gain is wel merkbaar iets minder dan met de yagi, maar goed daar is mee te leven.
In MMANA heb ik hem ontworpen met als doel een zo hoog mogelijke V/A verhouding.
Het programma geeft 46 dB bij 70.250 Mhz. Dit is wellicht in de praktijk iets minder
maar ben er tevreden over. Het nylon-plankje bij de dipool heb ik later breder (24 cm) bij 8 cm lang gemaakt. Zie foto met de kat.
De voorwaartse gain is 3,8 dBd.

Hier wat foto's en diagrammen.

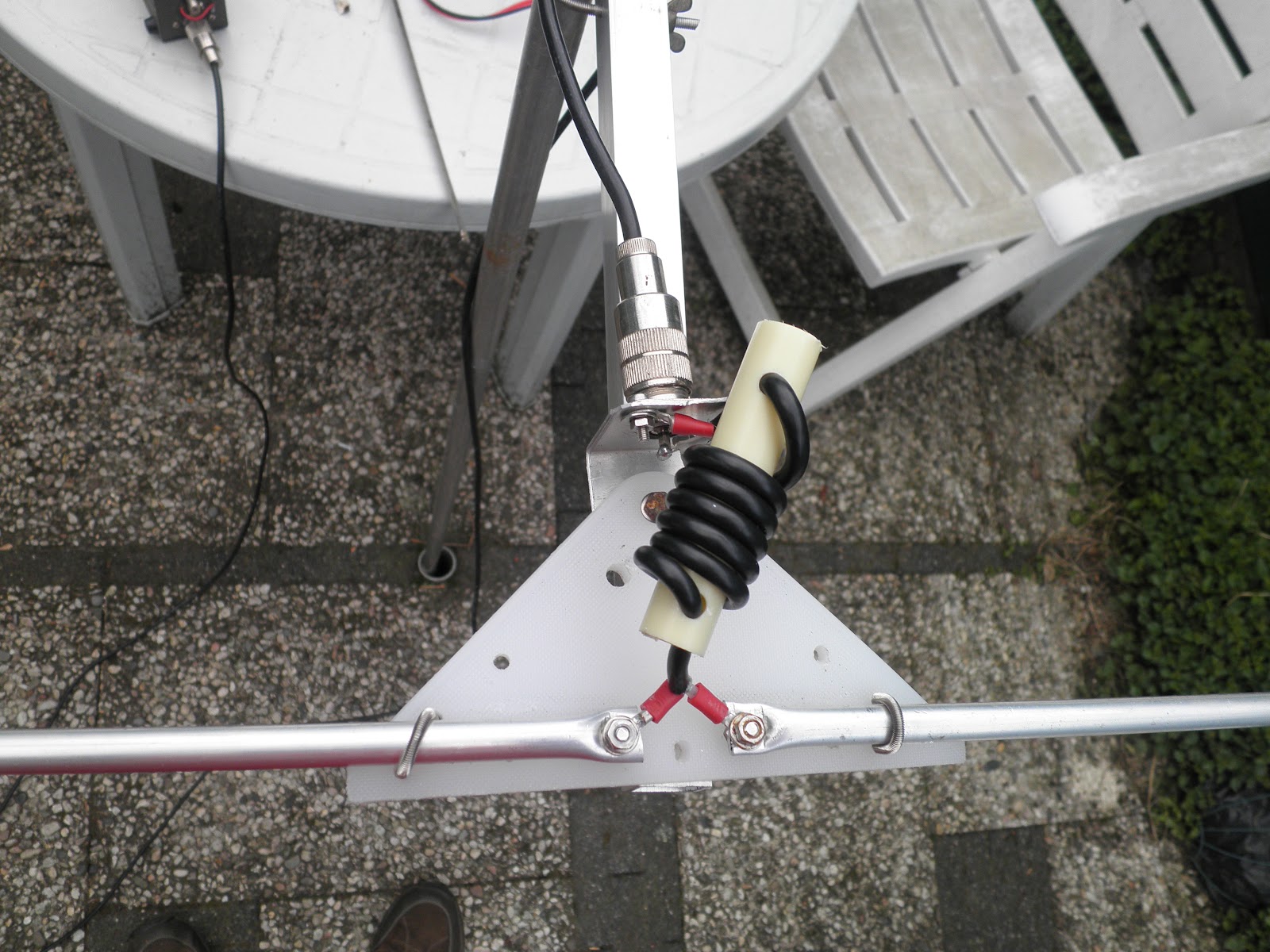

Mantelstroom filter met rg58. M4 bouten. Ook zit er een moer tussen de buis en het plaatje.
Anders gaan de elementen iets omhoog staan.

U-tjes zijn van RVS m3 draadstang. Later heb ik ze iets afgezaagd.

Het buigen van de tweede bocht van de reflector moet nauwkeurig gedaan worden.

Isolatie van een passende ballpoint..

Bevestiging van de reflector met ikea nylon plank. U-tje van m3 rvs.

Plaatje is in vorm gedrukt door een stukje 10mm buis resp. de drager te verwarmen boven een gasvlam.

V/A verhouding + gain dBi

SWR kromme.
