Untill a power of 50 watts they will work without problems.
The separation on 145 Mhz is about 50 dB.
On 435 Mhz swr on a dummyload went from 1 to 1,2.
 |
| Transmit-receive version |
dinsdag 27 november 2012

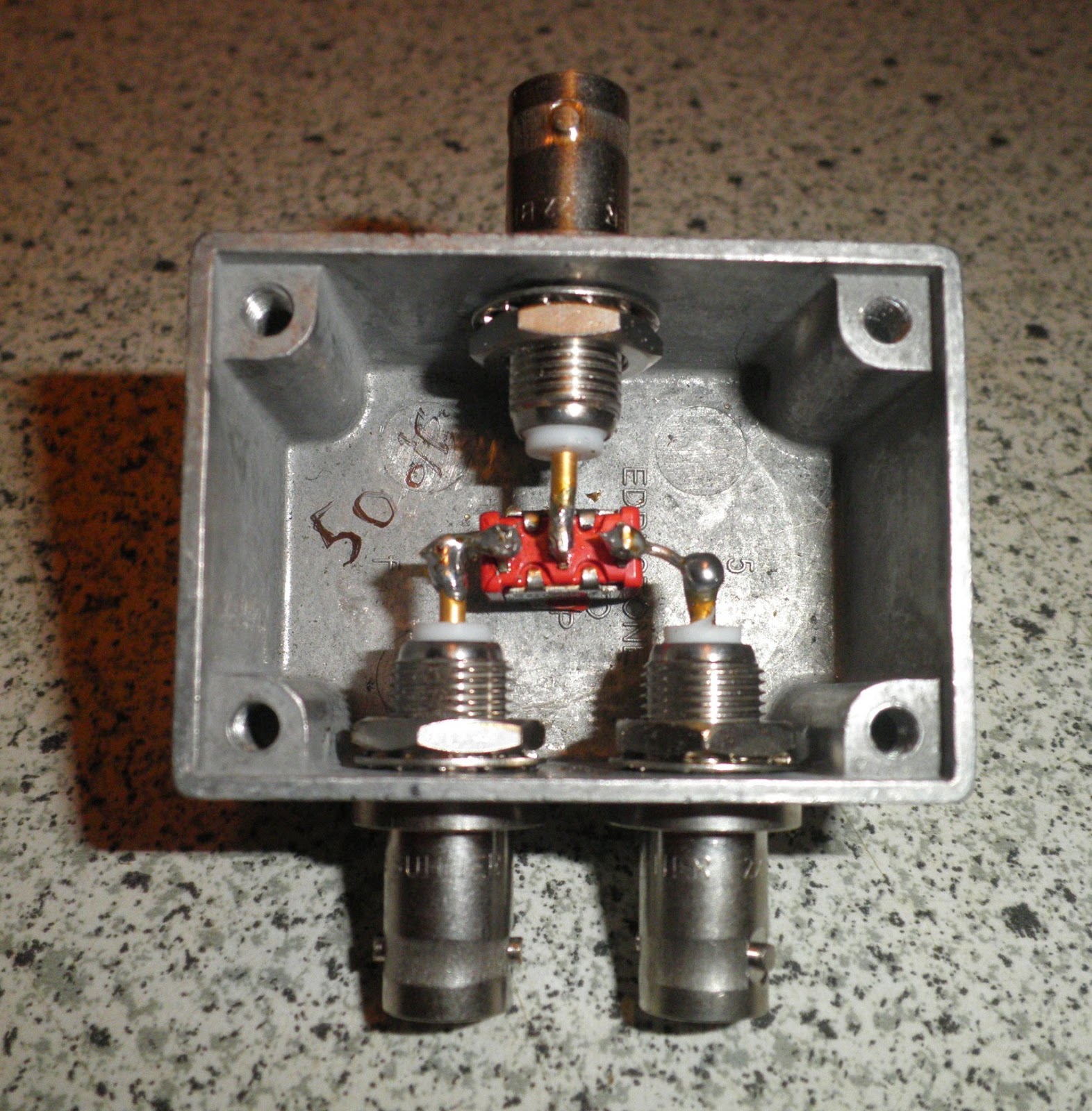

Easy to built coax switches
With a 11451PSLA Eddystone box it is easy to built a coax antenna switch.
Untill a power of 50 watts they will work without problems.
The separation on 145 Mhz is about 50 dB.
On 435 Mhz swr on a dummyload went from 1 to 1,2.
Untill a power of 50 watts they will work without problems.
The separation on 145 Mhz is about 50 dB.
On 435 Mhz swr on a dummyload went from 1 to 1,2.
maandag 5 november 2012
'Miniature' audio versterker 1 - 20 mW.
Miniature audio versterker 1 tot 20 mW.
Deze LF versterker geeft ca. 20 mW bij 12 volt/2mA. Dat gaat erg hard !
Bij 4 volt heeft hij echter ook reeds een onvervormde weergave en het
volume (ca. 1 mw) is net voldoende tot ca. 1m afstand.
Het werkt leuk, als je er bijv. een kristal-ontvanger voor zet. Dan geeft het geheel
al enigszins geluid op de energie van een (niet te kleine) kaarsvlam,
Hij heeft wel een 800 ohm luidspreker nodig. Die worden schaars.
Bij 4 volt heeft hij echter ook reeds een onvervormde weergave en het
volume (ca. 1 mw) is net voldoende tot ca. 1m afstand.
Het werkt leuk, als je er bijv. een kristal-ontvanger voor zet. Dan geeft het geheel
al enigszins geluid op de energie van een (niet te kleine) kaarsvlam,
Hij heeft wel een 800 ohm luidspreker nodig. Die worden schaars.
Technisch:
Het is een balansversterker met verschilversterker.
Hij stabiliseert automatisch de instellingen, met name op de zgn. middenrail.
Dat betekent dat hij tussen 5 en 24 volt te gebruiken is.
Het rendement is optiimaal.
Via de 47 K weerstand vindt tegenkoppeling plaats. De midden-rail spanning
wordt hierdoor steeds op halve voedingsspanning gehouden.
Hij stabiliseert automatisch de instellingen, met name op de zgn. middenrail.
Dat betekent dat hij tussen 5 en 24 volt te gebruiken is.
Het rendement is optiimaal.
Via de 47 K weerstand vindt tegenkoppeling plaats. De midden-rail spanning
wordt hierdoor steeds op halve voedingsspanning gehouden.
De ruststroom is instelbaar met de potmeter van 10 K van 0,1 mA tot ca. 1,5 mA.
De crossover vervorming wordt heel iets minder bij 1,5 mA. Maar veel scheelt het
niet.
Op een scoop was geen crossover vervorming te zien.
De twee ‘eindtorren’ zijn geselecteerd op gelijke HFE. Waarschijnlijk maakt dit wel
iets uit.
Voeding:
De energie-voorziening doe ik bij voorkeur middels een mini-zonnepaneeltje maar dit
kan natuurlijk elke voeding zijn.
Luidspreker is een 800 ohm type uit een oude Philips TV. Deze zijn behoorlijk gevoelig.
Enkele volts LF is voldoende.
kan natuurlijk elke voeding zijn.
Luidspreker is een 800 ohm type uit een oude Philips TV. Deze zijn behoorlijk gevoelig.
Enkele volts LF is voldoende.
In 2000 had ik reeds een 3 transistor versie gemaakt maar deze schakeling
werkt nog weer beter omdat hij zich op elke voedingsspanning aanpast.
werkt nog weer beter omdat hij zich op elke voedingsspanning aanpast.
Uitvoering:
De versterker heb ik op gaatjesprint gemaakt en in de luidsprekerbox gemonteerd zodat het een compact en draagbaar geheel is.
De voorversterker is alleen nodig bij zwakke signalen. Ook met een FM-band kristal-
ontvanger kon ik ca. 5 stations horen op een buitenantenne.
ontvanger kon ik ca. 5 stations horen op een buitenantenne.
 |
| Schema. De BC557's en eindtorren zijn geselecteerd op HFE. |
 |
| in 2016 compact opgebouwd |
 |
experimenteel stadium..   |
 |
| FM kristalontvanger ca 50 tot 120 mhz |
 |
| FM detector schema |
 |
| Zonnepaneel 18x20 cm. Max. 3 watt. Hiermee werkt de versterker reeds bij normaal lamplicht. |
 |
Kristal ontvanger unit MG   |
