Wideband yagi 48 - 72 Mhz 2+2 el.

(English at the bottom)

Inleiding:

Omdat ik graag een combi-antenne voor de 6 en 4 m band wilde maken met iets meer

gain en minder QRM dan een dipool, leek me dit ontwerp een aardig idee.

Het mooie is dat hij over het hele gebied van 50 tot 70 mhz goed presteert, zelfs nog iets

daarbuiten. Dus ook de TV kanalen in dit gebied.

Het ontwerp is geínspireerd op de Triband yagi van DK7ZB.
Echter heeft deze in het gebied van 58 tot 66 Mhz een beduidend  lagere gain en hogere SWR.

Uitvoering:

Qua SWR en gain heb ik hem ge-optimaliseerd op 50 resp. 70 mhz.

De gain is ca. 4,5 dBd op beide banden.

In MMANA heb ik een optimalisatie gedaan op 50, 60 en 70 mhz tegelijk.

Dat gaf dan dit ontwerp.

De drager is slechts 1.45 m lang.

De voeding vindt plaats via een mantelstroom-filter.

Voor de 2 meter band gebruik ik nog een 6 mm dik staafje van 99 cm parallel geplaatst op 4 cm afstand.

Het is geen 'primair gebruik', maar goed zo heb je moeiteloos ook nog iets voor 2 meter band horizontaal.

Alle buis is verder 10 mm dik.

Het gekoppelde element van 2.07 m is met hostaliet-buisje bevestigd op 5,5 cm hart-hart van de dipool.
Het midden van dit element is dan te verschuiven en hiermee kan heel handig de SWR op 70 mhz. optimaal gemaakt worden. Het nidden bleek op ca, 4,5 cm van de dipool de beste SWR te geven.
Dan pas vastmaken op de drager met een boutje en een stukje aluminium.

Resultaten

Hij werkt eigenlijk direct goed. Het 'achtergrond geruis' is van S4 naar S1 gegaan in vergelijking met de dipool.
Zeker 's avonds wanneer de straatverlichting aan is.
Dit komt omdat een dipool veel meer signaal opvangt van onder en schuin onder de antenne.
Het baken LX0SIX is nu en dan te horen. Met de dipool lukte dit absoluut niet.

De SWR blijkt op 50,4 mhz: 1,2 en op 49 mhz 1:1. Op 70 mhz is de SWR 1,2.

Boven 72 mhz loopt de SWR opeens omhoog

Dit klopt dus allemaal goed met wat MMANA geeft.

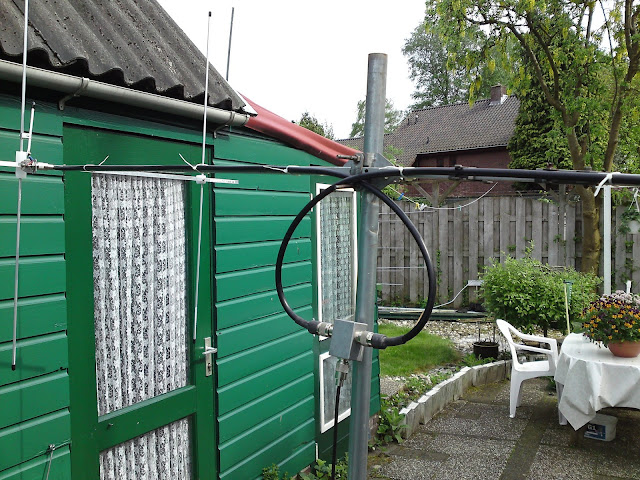

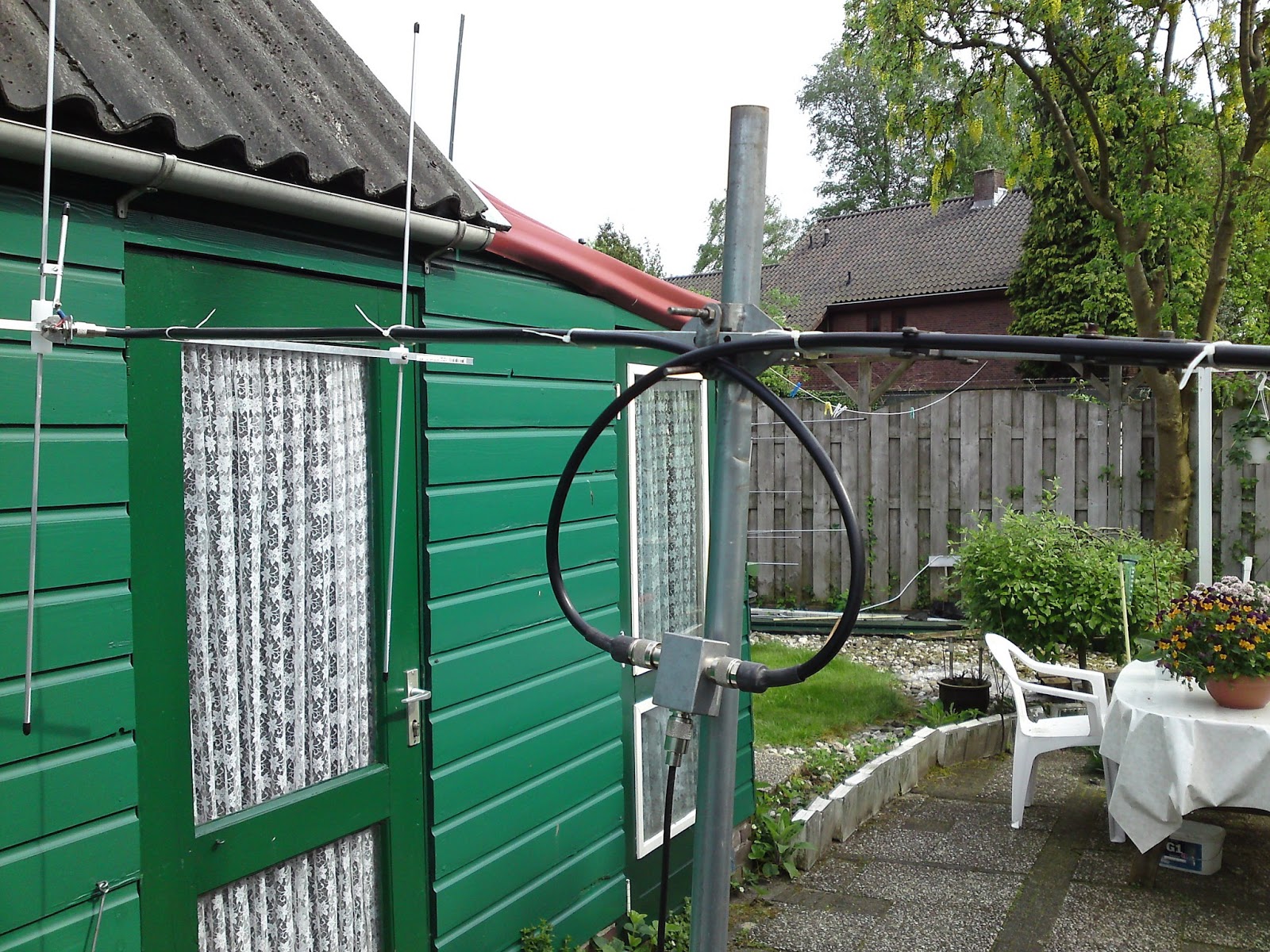

De reflector is afkomstig van een originele Messa Kanaal 2 antenne! De maat was al ok, 292  cm

Isolator van PE waterleiding buis past precies om de 10 mm buis

Mantelstroomfilter van 80 cm RG-223

Dit is de combi-dipool, later uitgebreid tot yagi

Wide band yagi 50-70 Mhz

Introduction:

Because I would like to built something more of a dualband antenna for the 6 and 4 m band
with some more gain then a dipole, this design seemed a good idea.
And if possible , It would be nice if it could receive the TV channels in this range.

The positive thing is that it performs well over the range from 50 till 70 MHz, even slightly
beyond it.

Realisation:

In terms of SWR and gain I have optimized it on 50 and 70 MHz.
The gain is about 4.5 dBd on both bands.

In MMANA I did an optimization at 50, 60 and 70 MHz simultaneously.
This gave this design.
The boom is only 1.45 m long.

The feeding takes place through a shoke filter.

For the 2 meter band I placed a 6 mm thick rod of 99 cm parallel at 4 cm distance.
It is not for "primary use", but it's easy to add and you also have something for 2 meter band horizontally.

All tube is of 10 mm thickness.

Results:

The antenna worked well almost  immediately. There is absolutely less "background noise" than a dipole has.
The SWR on 50.4 MHz is  1.2 and on 49 MHz it is 1,0. At 70 MHz the SWR is 1.2.
From 72 MHz on the SWR  suddenly goes upwards.

Not exactly, but the design highly meets the results of the MMANA antenna programm.

2x 3 elements stack voor 145 Mhz

Vandaag een 2 maal 3 el. stack opgebouwd voor 145 mhz.
Het zijn lichtgewichts yagi's van 300 gram per stuk. Van 6 mm buis.
Ze zijn bevestigd aan de uiteindes van een drager van 1.90 meter. De gain zou volgens MMANA 10,4 dbd moeten zijn. De openingshoek is klein.

Alternatief zou een enkele 6 el. yagi kunnen zijn, maar de bevestiging met een zijarm heeft zo zijn nadelen
bij een lichte mast-constructie.

Koppeling vindt plaats met een doosje met een LC kring. 3 Wdg van 8 mm en een C van 18 pf.
Deze transformeert van 25 naar 50 ohm.
