Collinear 5/8 3/4 5/8 145 mhz

2x 5/8 vertical antenne voor 2 meter band 3 dBd

Inleiding:

Deze 2x 5/8 is een lichtgewicht uitvoering die met simpele materialen te maken is.

Hij presteert 1 a 2 S-punten beter dan een D-original 1x 5/8 en daarbij is de achtergrond QRM

beduidend minder. Hierdoor kunnen meer repeaters worden gehoord/ gewerkt.

Ook is hij goed demonteerbaar en dus op vakantie mee te nemen.

De aanpassing naar 50 ohm gaat ook simpel. Hierover meer.

Uitvoering en resultaat:

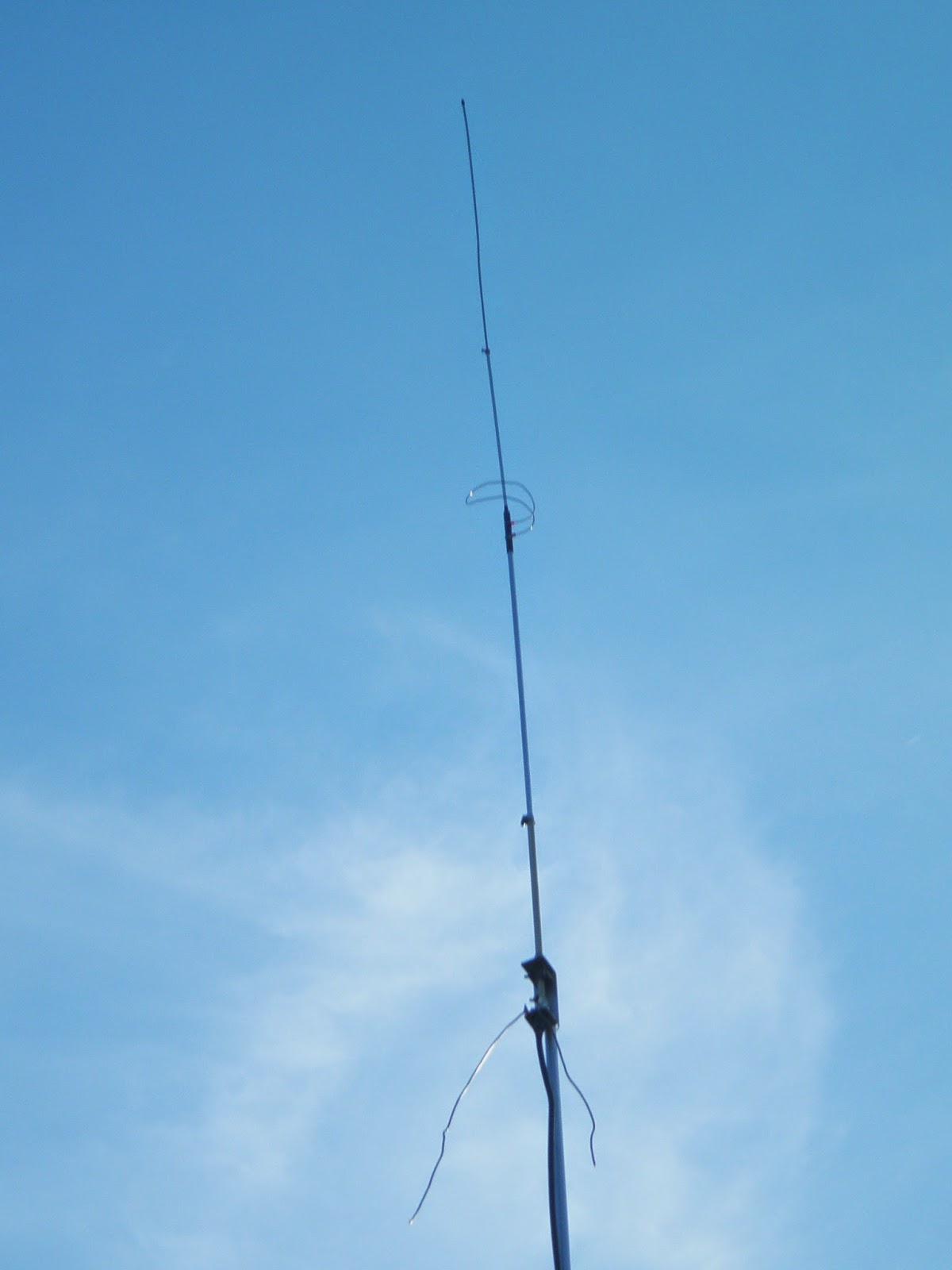

Van bovenaf is gebruikt:  1 m alu massief 4 mm diam., 0,5 m alu buis 10mm, 1 m alu buis 10 mm,

0,6 m alu buis 12,5 mm. Laatste is bevestigd aan de 'voet'.

Onderste en bovenste deel zijn beide 1.25 m lang. Hiertussen zit een lus van 49 cm VD draad, 2,5 kwadraat blank.

PE waterleiding buisje van 15 cm. Aan beide zijden is er m3 getapt in de alu buis en bevestigd met boutjes.

Boven is over de 6 mm buis een buisje van een oude schriijfstift of pen gebruikt.

Deze zit weer in het PE buisje. Met kabelschoenen is het VD draad gemonteerd over de m3 boutjes.
De lus is rond gebogen maar dit is niet noodzakelijk.
Bij het maken van de aanpassing heb ik een stuk VD draad van 1 meter in het midden bevestigd als radialen.
Dit om mantelstromen uit te sluiten.

De aanpassing in de voet gaat doeltreffend: Slechts een serie-spoeltje van ca. 100 nH bleek ok.
(3 wdg. op 7 mm boor)

Dit komt omdat de straler voor 12 cm parallel aan de bevestigingsplaat loopt. Dit is een stukje transmissielijn van ca. 95 ohm. In de praktijk is dit ongeveer een C naar aarde van 5 pf.
Daar waar de 12 mm buis door de steun gaat, is er voor 1,5 mm een stukje lijn van ca. 11 ohm impedantie. Dit geeft ca. 2 pf naar aarde.

Bij testen op de grond leek een afstem C-tje van ca. 1 pf nodig. Op het dak bleek er resonantie op 144 mhz te zijn.

Het C-tje kon weer weg en de SWR is nu overal < 1,2.

Een  smithchart plot geeft dit aan, al komt deze op ca. 400 ohm terecht, terwijl MMANA 700 ohm voet-impedantie berekent.
