Breedband ontvangstdipool antenne 48 tot 108 Mhz.

 Een breedbandige dipool kan handig zijn. Een standaard dipool heeft immers slechts beperkte bandbreedte.

Hierbij de beschrijving van een ontvangstdipool, die afstembaar is van ca.48 t/m 108 mhz.
Ik ben uitgegaan van een dipool van 2x 140 cm. Aan iedere helft bevinden zich 2x BB640 parallel in serie. De maximum capaciteit is nu 2x 70 = 140 pF per helft.
Ofwel zo'n 23 ohm reactantie op 50 mhz.

Bij 30 volt wordt dit 6 pF. Tot zo'n 60 mhz is de impedantie nog werkbaar; zo'n 100 ohm daarboven neemt deze snel toe. De dipool is af te stemmen tot 108 mhz. Bij die laatste frequentie is hij wel ohms, maar met een heel hoge impedantie. Een hele golf dipool.  Zo'n 800 a 1200 ohm, afhankelijk de buis dikte.

Hiervoor is een oplossing. Dat is aanvullende een LC combinatie. Een BB640 varicap in serie met de ingang en van daaruit een spoel van 250 nH naar de 'minpool' . Deze LC combinatie werkt hoofdzakelijk voor de hoogste frequenties. Tussen 55 en 70 mhz dienen beide spanningen te worden ingesteld.
Bij lage frequenties stem je meest met de serie varicaps af. Bij hoge meest met de LC combinatie.
Hiermee kan er van  50 of 75 ohm omhoog getransformeerd worden. Op 70 Mhz is de swr 1:1 in te stellen. (Dit met 500 mW), de varicaps verdragen niet veel meer.

Door een combinatie van instellingen is over het hele bereik aanpassing mogelijk.

Een test gedaan met de FM zenders vanuit Langenberg. (Deze werken tussen 88,8 en 106,7 mhz. ) .Dat werkt prima. Vergelijking met een standaard FM omroep dipool gaf hetzelfde S getal.

Er kan nog director of reflector toegevoegd worden met in het midden een varicap. Dit is echter beperkt in verstemming tot 25 % boven de ontwerpfrequentie.

Ook voor andere frequentiebereiken is dit mogelijk. Voor 25 tot 50 mhz moeten dan 2x 4 + 2 varicaps toegepast worden. De spoel wordt dan 500 nH en de dipool uiteraard ongeveer tweemaal zolang, 2x 280 cm.

Schema van een afstembare dipool met 2x2 varicaps. De DC spanning van 0 tot 30 volt gaat via de coax kabel.
Op hogere frequenties is de impedantie echter heel hoog.


Nu met extra LC filter. Met een tweede DC spanning wordt de vijfde varicap geregeld.
Hiermee wordt de ingangsimpedantie omhoog getransformeerd.
De ontkoppel condensator is nu meer nodig. En ook een weerstand vervalt. Er zijn 2 varicaps in serie met de dipool getekend. Dit zijn er echter 2x2 parallel. Het afstembereik is groot. Bijv. op 50 mhz vormt een dergelijke spoel met 40 pF een parallelkring. Dus een handige bijkomstigheid.

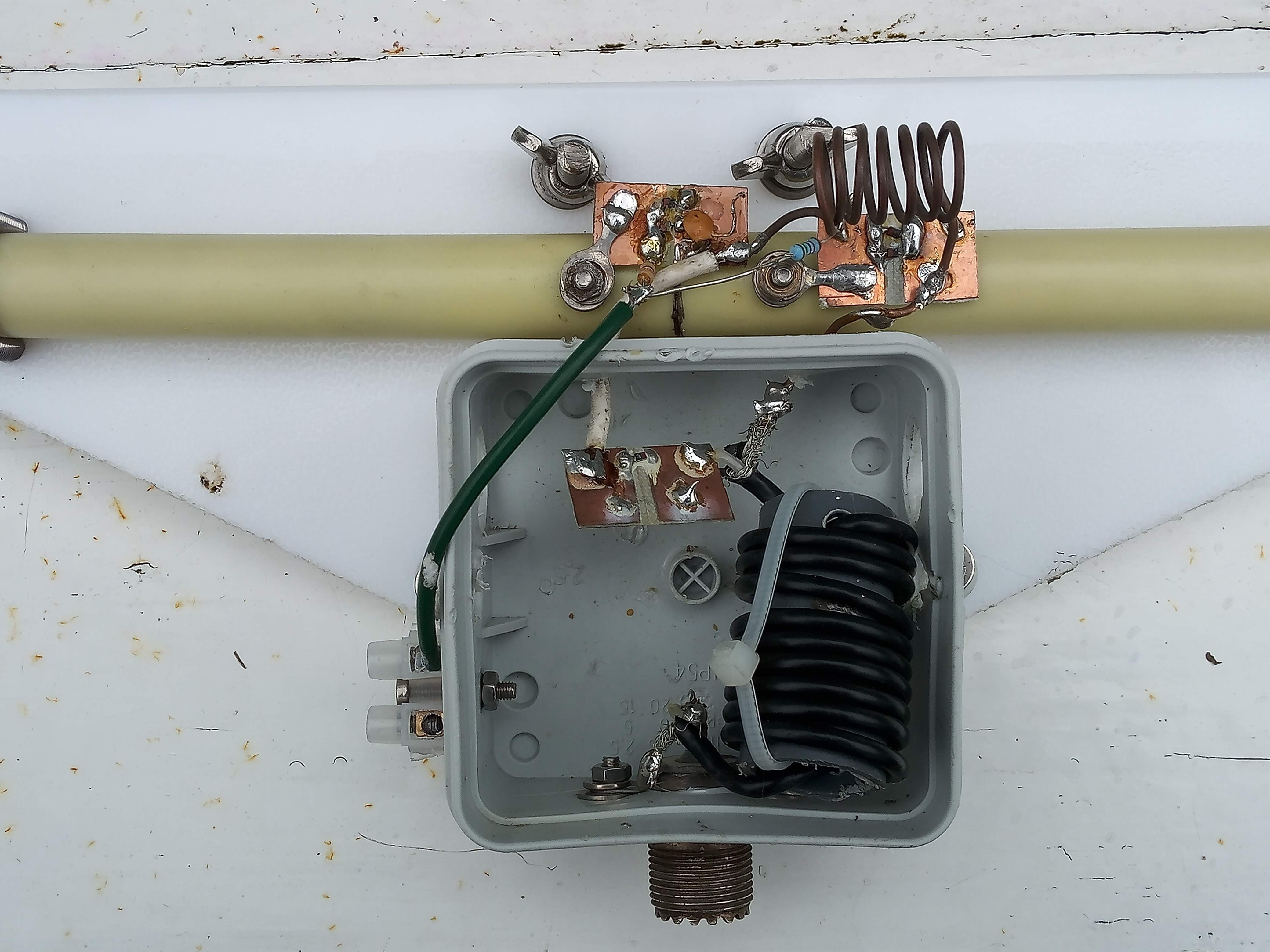

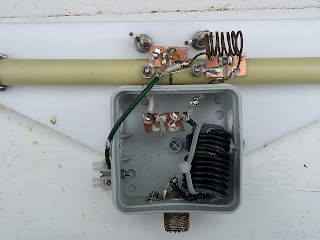

De aansluitdoos. Het mantelstroomfilter voorkomt mantelstromen.




Hier de antenne met afstembaar tweede element van 2.70 m breed.
Deze is zowel als director als reflector te gebruiken. Van 48 tot 57 mhz als director. Van 53 tot 62 mhz als reflector,
Men kan ook een korter element gebruiken, bijv. 150 cm voor de FM.
